이번 소개할 제품은 프로그래머블 DC 파워서플라이로
전압, 전류를 사용자 지정하여 출력이 가능한 DC 파워서플라이 제품입니다
이 제품군도 유명브랜드로 알아보면 가격이 천차만별이기에
알리에서 품평이 괜찮은 제품을 한 번 찾아보다 소개드려 봅니다
소개할 제품은 WANPTEK 이란 회사의 WPS 모델군 제품으로
WANPTEK은 중국에서 DC 전원공급장치를 설계, 개발, 생산 및 판매하고 있는 회사로 자사를 소개하고 있습니다
제가 구매해본 모델은 위 디자인의 WPS 라인 모델로 30V 10A 최대 출력을 제공하는 모델이며
알리에서 53달러 정도에 판매되고 있습니다
WPS 라인 모델명에 따른 스펙은 아래와 같고 모델에 따라 가격차이가 있습니다
| 제품 모델 | 출력 전압 | 출력 전류 | 출력 전원 |
| WPS305H/B | 0~30V | 0~5A | 150W |
| WPS3010H/B | 0~30V | 0~10A | 300W |
| WPS605H/B | 0~60V | 0~5A | 300W |
| WPS1203H/B | 0~120V | 0~3A | 360W |
| WPS1602H/B | 0~160V | 0~2A | 320W |
| 제품 사이즈 | L 190mm X W 90mm X H 145mm | ||
| 제품 무게 | 1.15Kg | ||
| 비고 : 모델명의 H는 케이스가 블랙 색상, B는 화이트 색상 | |||
제품에서 한 가지 특이점으로는
전면 디자인에서 보이는 것과 같이 USB 고속 충전 포트를 두어 최대 18W의 충전을 지원하는 특징이 있습니다
제품 사용법은 Power 버튼을 눌러 전원을 켠 뒤 VOLTAGE (전압) 휠을 눌러 변경할 자리수를 선택하고 휠을 돌려 원하는 수치를 적용하고 CURRENT (전류) 역시 휠을 눌러 자리수를 변경하고 돌려 수치를 적용합니다
사용할 전압과 전류를 정하였으면 다음으로 OUTPUT (출력) 버튼을 눌러 사용하게 됩니다
하단에는 + 그라운드(접지) - 순으로 제공되는 커넥터에 악어클립이 달린 U자 모양 연결 잭이나 바나나잭을 사용하여 출력라인에 연결 할 수 있습니다
해당 제품은 몇 가지 시스템 설정 항목이 존재하는데
출력 버튼을 5초 이상 누르고 있으면 전면 V, A, W 표기 부분이 시스템 세팅표시로 변경됩니다
표시 이후에는 VOLTAGE 휠을 누르면 다음 설정항목으로 VOLTAGE 휠을 돌리면 해당 설정값을 바꿀수 있습니다
총 6가지 설정항목이 존재하며 각 설정을 설정하고 VOLTAGE 휠을 눌러 6번째 항목까지 지나면 원래 화면으로 전환되며 설정한 내용이 저장됩니다
설정항목은 다음과 같습니다
| 번호 | 내용 | 파라미터 | 내용 | 기본값 |
| 1 | ID | 0~31 | 네트워크 연결시 장비를 나타내는 특정값 (USB 연결 모델에서 지원) | 0 |
| 2 | 출력 기본 상태 | 0 | POWER 버튼을 눌러 전원을 켤때 출력이 꺼져 있음 | 0 |
| 1 | POWER 버튼을 눌러 전원을 켤때 출력도 켜짐 | |||
| 3 | 스크린 밝기 | 0 | 낮은 밝기 | 1 |
| 1 | 밝은 밝기 | |||
| 4 | 비프음 | 0 | 비프음 없음 | 1 |
| 1 | 비프음 발생 (전면 휠이나 버튼 조작시 비프음 발생) | |||
| 5 | 시리얼 연결 속도 |
1~4 | 1:2400, 2:4800, 3:9600, 4:19200 (USB 연결 모델에서 지원) | 1 |
| 6 | 시리얼 연결 엔디안 |
0, 1 | 0: Small endian, 1: Big-endian (USB 연결 모델에서 지원) | 0 |
제 경우는 전면 휠이나 버튼 조작시마다 비프음이 발생하다 보니 조용하게 쓰고 싶어서 무음 상태로 설정하고
전면 스크린 밝기도 기본값 밝기는 조금 밝은감이 있어 낮은 밝기로 설정하여 놓았습니다
제품은 OCP(Over Current Protection) 기능을 제공합니다
해당 기능은 CURRENT 휠을 길게 누르면 활성화 또는 해제됩니다 활성화시 패널에 OCP 표시가 활성화 됩니다
OCP 기능이 활성화 된 상태에서 과전류 부하가 발생되면 출력을 정지하고 경보를 발생합니다
제품은 C.V (CONSTANT VOLTAGE/정전압)와 C.C (CONSTANT CURRENT/정전류) 자동 전환 기능이 제공되며
정상적인 동작에서는 C.V가 켜져 있고 C.C는 꺼져 있는 상태로 동작합니다
이때는 사용자가 설정한 전압을 고정하고 사용자가 설정한 전류량 안에서 부하만큼 전류를 제공합니다
과전류나 정전류가 흐르게 되어 사용자가 설정한 전류량 이상으로 부하 발생시는 C.V가 꺼지고 C.C가 켜지며
이때는 출력 전류는 유지하면서 부하의 증가에 따라 전압을 감소합니다
(OCP가 활성화되어 있다면 출력 전류가 사용자 설정보다 클 경우 출력이 정지되기에 C.C 상태에서 출력을 사용할 수 없게 됩니다)
참고로 후면은 팬이 포함되어 있으며 장치 내부 부하가 발생되어 온도가 상승되어야 가동이 됩니다
제 경우에는 화이트 모델을 선택하였는데 전체 외관 색상이 무광 화이트라고 생각했었는데
전면 패널 부분은 무광 화이트 플라스틱이 사용되었으며 나머지 몸통과 후면은 모두 스틸재질에 유광 화이트 도료가 사용되어 있는점 참조하시면 좋을거 같습니다
중국 제품들중에 스틸재질에 도료가 사용된 경우 냄새가 나는 경우가 있는데 본 제품은 그러한 점이 없는 점은 좋았습니다

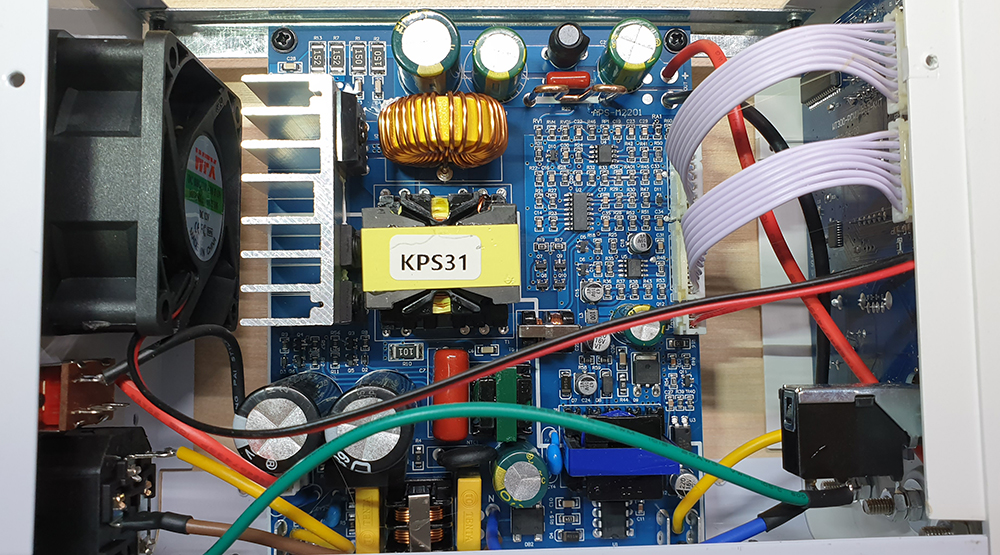

내부는 다음과 같습니다

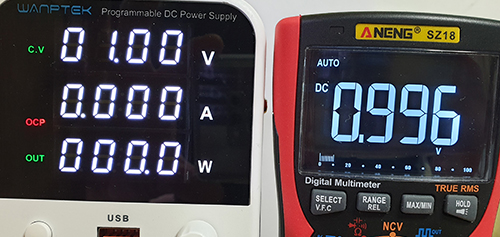

각 출력 전압별 멀티미터기를 사용하여 측정시 다음과 같이 측정되었습니다
출력시 전압 특성은 아래와 같습니다
가정에서 취미생활 또는
회사등에서도 개발이나 테스트 하드웨어들에 따라 전압이 달라 각각의 어댑터들을 사용하게 되는 경우가 있는데
이와 같은 경우 가성비로 가볍게 쓰기에 괜찮은 제품으로 보입니다
